Этап 02 / 06 — армирование

Вязка арматуры для промышленного пола

Армирование — это скелет бетонной плиты. Правильно выполненная вязка обеспечивает несущую способность пола, держит трещины в рабочей ширине и позволяет плите выдерживать стеллажи, погрузчики и тяжёлое оборудование.

цикл или этап
Формат работ
по классу нагрузки
Ровность
СП 29.13330
Норматив
бесплатно
Выезд инженера
Собственная техника — никакой арендыБез субподрядчиковГарантия на все этапы работОбъекты от гаража до складаРаботаем по СП 29.13330 и ГОСТ 31384Выезд на осмотр — бесплатноСроки фиксируем в договореПолный цикл — от грунта до герметика150+ выполненных объектовРовность проверяем рейкой, а не на глаз
01 / Технология

Технология армирования промышленного пола

Армирование промышленного пола выполняется для восприятия растягивающих напряжений в бетонной плите, которые возникают при нагрузках, усадке и температурных деформациях. Бетон хорошо работает на сжатие, но плохо — на растяжение. Арматура компенсирует этот недостаток и превращает бетонную плиту в железобетонную конструкцию с предсказуемым поведением под нагрузкой.

Мы применяем два основных типа армирования в зависимости от проектных нагрузок и требований заказчика.

Первый — армирование сварными сетками. Используются готовые сетки из проволоки Вр-1 диаметром 5–6 мм с ячейкой 100×100 или 150×150 мм. Это экономичное решение для полов с умеренными нагрузками.

Второй — армирование каркасами из стержневой арматуры. Применяется арматура класса А500С диаметром 10–16 мм, которая вяжется в пространственные каркасы непосредственно на объекте. Это решение для полов с высокими нагрузками.

02 / Разрез

Где в пироге пола работает арматура

Сетка лежит над плёнкой гидроизоляции на фиксаторах-стульчиках — это слои 05 и 06 разреза. Если не поднять её на проектный уровень, армирования фактически нет: плита под нагрузкой пойдёт трещинами так же, как бетон без сетки.

Загружаем модель…

03 / Контроль

Как мы обеспечиваем качество армирования

Контроль защитного слоя

Защитный слой бетона должен быть не менее 20 мм для верхней сетки и не менее 35 мм для нижней. Мы используем калиброванные пластиковые фиксаторы и проверяем высоту установки арматуры перед заливкой.

Штатные арматурщики

Наши арматурщики работают в постоянных бригадах и специализируются именно на промышленных полах. Они знают типовые решения, умеют читать чертежи и выполняют вязку с производительностью до 200 м² в день на бригаду.

Проверка арматуры при приёмке

Мы проверяем каждую партию арматуры: диаметр, класс, наличие сертификатов. Арматура с отклонениями по диаметру или без документов не допускается на объект.

Фотофиксация и акт

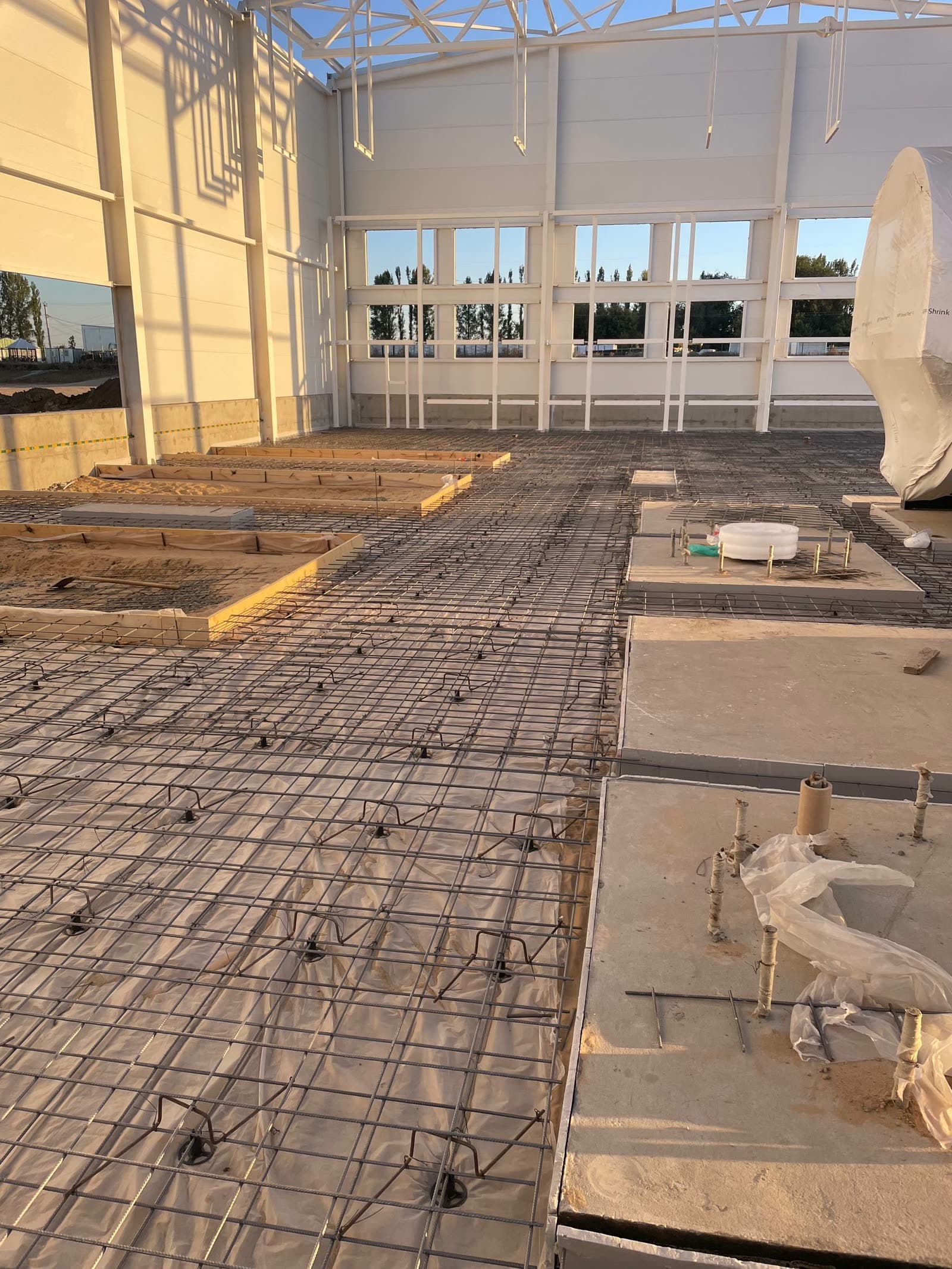

Перед заливкой бетона арматурный каркас фотографируется, составляется акт освидетельствования скрытых работ. Заказчик или технадзор приглашаются на приёмку армирования.

04 / Этапы

Этапы армирования промышленного пола

1

Изучение проекта

Инженер изучает проектную документацию: спецификацию арматуры, схему армирования, узлы и детали. При отсутствии проекта — разрабатываем рекомендации на основании планируемых нагрузок.

2

Приёмка арматуры

Проверка сертификатов, визуальный осмотр, замер диаметра. Складирование на подготовленной площадке.

3

Разметка и раскладка

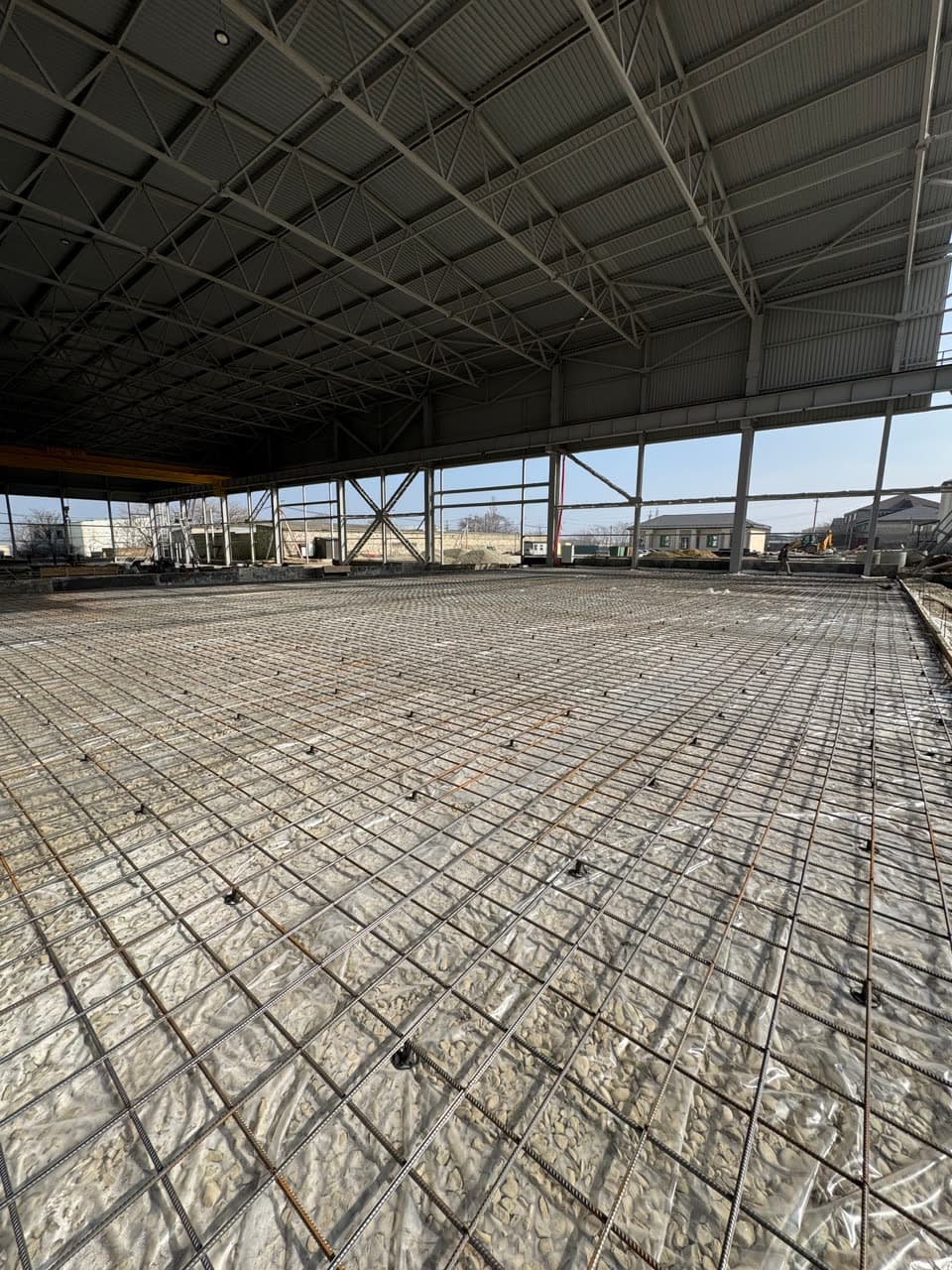

Разметка осей и границ захваток. Раскладка нижнего слоя арматуры с проектным шагом.

4

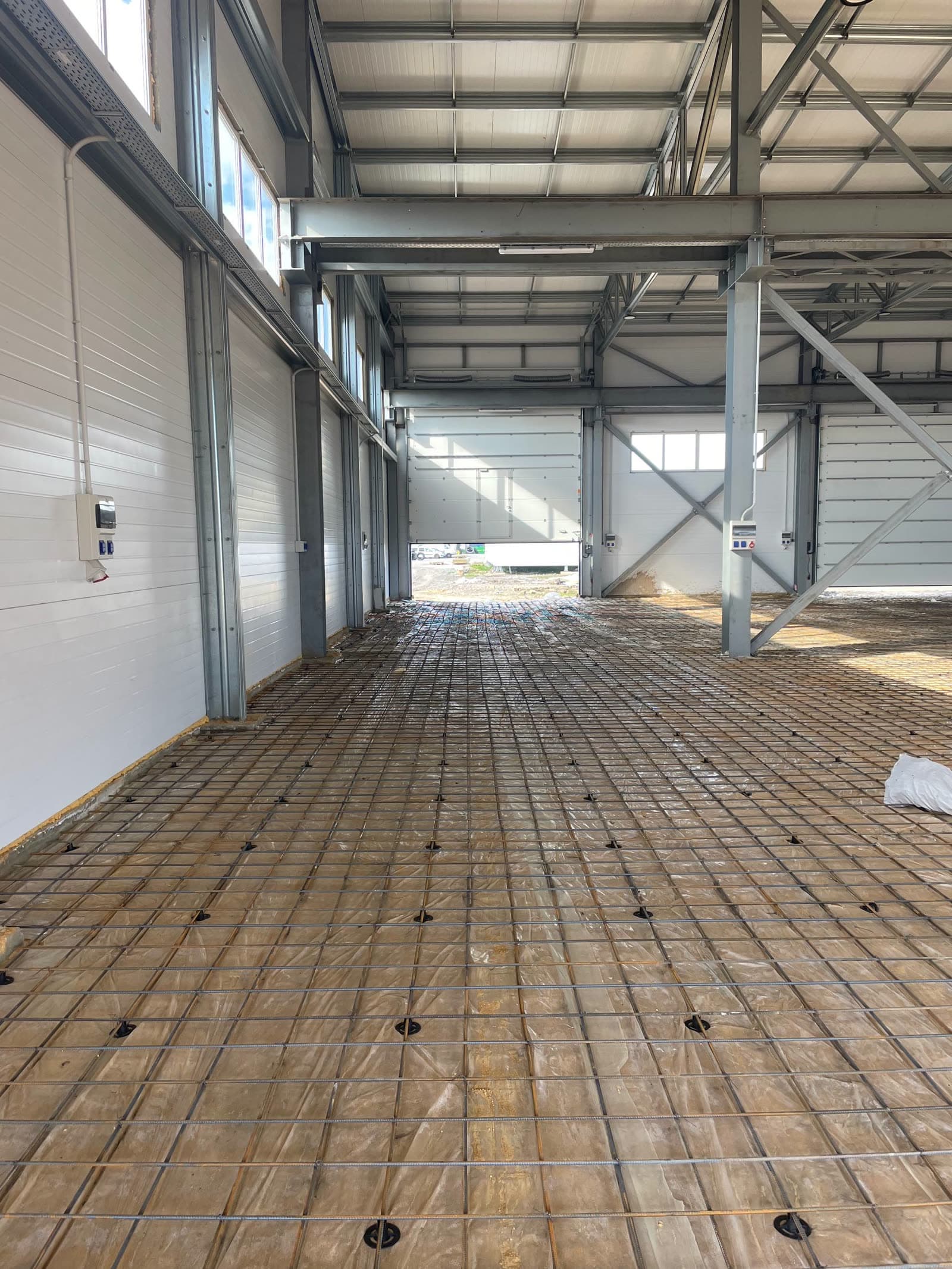

Установка фиксаторов

Пластиковые фиксаторы устанавливаются с шагом 500–600 мм для обеспечения проектного защитного слоя.

5

Вязка каркаса

Вязка пересечений проволокой, установка поперечной арматуры, при необходимости — верхнего слоя на «лягушках».

6

Дополнительное армирование

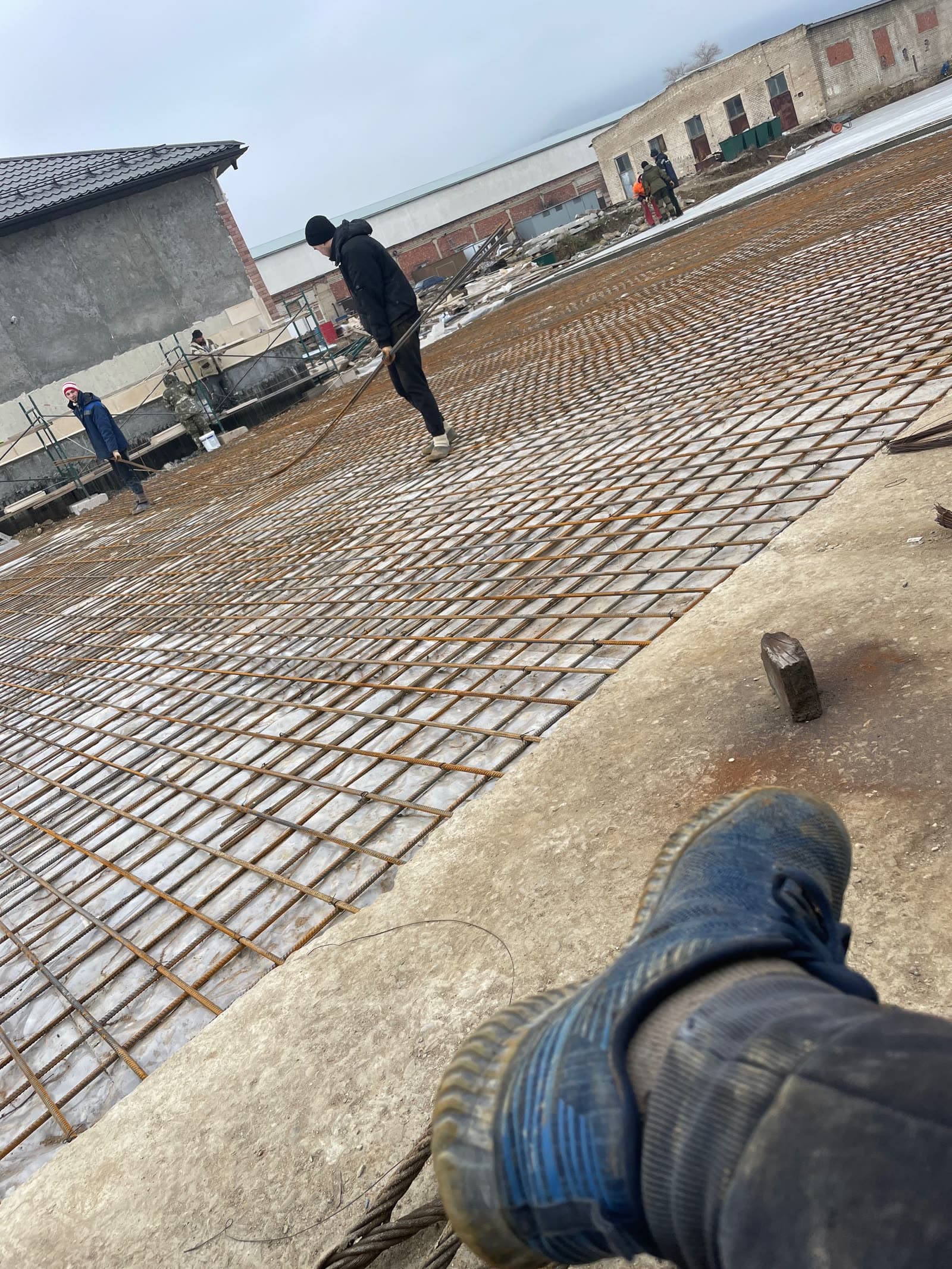

Усиление зон под стойки стеллажей, колонны, деформационные швы.

7

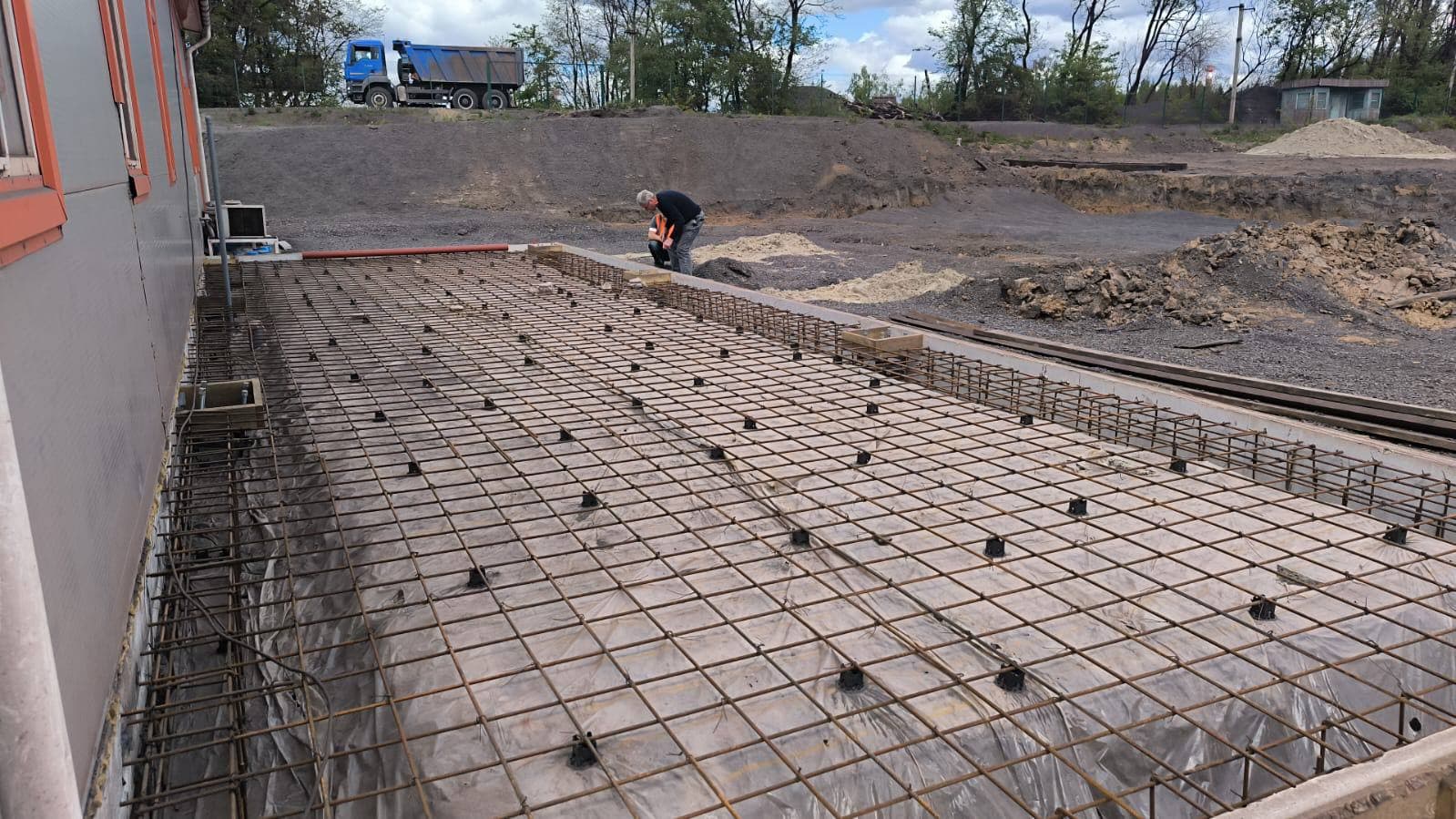

Приёмка и акт

Проверка соответствия проекту, замер защитного слоя, фотофиксация, подписание акта скрытых работ.

Купить у нас

Фиброволокно работает по всему объёму плиты и может идти вместе с сеткой, а не вместо неё — дозу назначает проект. Анкерная стальная фибра 3D/4D есть в нашем каталоге.

Цены не публикуем: назовём их под ваш объём и адрес доставки.

05 / Стоимость

Цены на вязку арматуры

Вязка арматуры

от 150 ₽ / м²

за один слой — сетка или пространственный каркас по проекту

Ставки предварительные: цена может меняться как в большую, так и в меньшую сторону в зависимости от объекта — площади, толщины плиты, нагрузок, состояния основания и сезона работ. Итоговую стоимость фиксируем в договоре после расчёта по параметрам объекта.

Стоимость армирования складывается из стоимости материалов (арматура, фиксаторы, проволока) и стоимости работ по вязке. Материалы обычно составляют 60–70% от общей стоимости этого этапа.

ФакторКак влияет на стоимость
Диаметр арматурыЧем больше диаметр, тем выше расход стали (кг/м²) и стоимость материала
Шаг арматурыМеньший шаг = больше стержней = выше стоимость
Количество слоёвСтавка работ считается за каждый слой: двухслойное армирование — две ставки
Площадь объектаПри площади от 2 000 м² стоимость работ за м² снижается
06 / Съёмка

Вязка арматуры в работе

07 / Вопросы

Частые вопросы об армировании промышленного пола

Можно ли обойтись без армирования промышленного пола?

В некоторых случаях — да, если применяется фибробетон (бетон с добавлением стальной или полипропиленовой фибры). Фибра распределяется по всему объёму бетона и частично заменяет конструктивное армирование. Однако для полов с высокими сосредоточенными нагрузками (стеллажи, оборудование) фибра не заменяет стержневую арматуру.

Какой диаметр арматуры нужен для пола склада?

Для типового склада с нагрузкой от погрузчиков до 5 тонн и стеллажами высотой до 10 метров обычно применяется арматура диаметром 12 мм с шагом 200×200 мм в два слоя. Для тяжёлых складов с ричтраками и стеллажами выше 12 метров — арматура 14–16 мм с шагом 150×150 мм.

Почему нельзя сваривать арматуру на объекте?

При сварке арматура нагревается до 600–800°C в зоне шва, что приводит к изменению структуры стали и снижению её прочности на 20–30%. Кроме того, сварные соединения являются концентраторами напряжений и очагами коррозии. Вязка проволокой обеспечивает надёжное соединение без ослабления арматуры.

Что такое «лягушка» в армировании?

«Лягушка» — это поддерживающий элемент из арматуры, который устанавливается между нижним и верхним слоями армирования для обеспечения проектного расстояния между ними. Изготавливается из арматуры того же диаметра, что и основной каркас, и устанавливается с шагом 800–1000 мм в обоих направлениях.

Нужно армирование промышленного пола? Обсудим ваш объект

Оставьте заявку — инженер перезвонит в течение 2 часов и предложит оптимальное решение по армированию.

PDF, DOC, JPG, PNG, ZIP до 10 МБ

Или позвоните

+7 (993) 665-01-38

Следующий этап — заливка бетона

После армирования начинается заливка бетонной смеси

Ориентир по деньгам на этом этапе — прайс, точный расчёт — калькулятор. Технология подробнее: сетка или каркас.
